Участие мною в научной конференции.



Компьютерное моделирование.


Робот с программируемым режимом управления и модели различных фигур созданные 3-D принтером.


Сборка схемы питания на импульсных трансформаторах.

Мощный импульсный блок питания

Импульсные источники питания широко используются в современной радиоэлектронной аппаратуре. Вниманию читателей предлагается импульсный блок питания мощностью 800 Вт. От описанных ранее он отличается применением в преобразователе полевых транзисторов и трансформатора с первичной обмоткой со средним выводом. Первое обеспечивает более высокий КПД и пониженный уровень высокочастотных помех, а второе — вдвое меньший ток через ключевые транзисторы и исключает необходимость в развязывающем трансформаторе в цепях их затворов.

Недостаток такого схемного решения — высокое напряжение на половинах первичной обмотки, что требует применения транзисторов с соответствующим допустимым напряжением. Правда, в отличие от мостового преобразователя, в данном случае достаточно двух транзисторов вместо четырех, что немного упрощает конструкцию и повышает КПД устройства. В предлагаемом ИБП применен двухтактный преобразователь с трансформатором, первичная обмотка которого имеет средний вывод. Он имеет высокий КПД, низкий уровень пульсации и слабо излучает помехи в окружающее пространство. Автором он используется для питания двухканального умощненного варианта УМЗЧ.

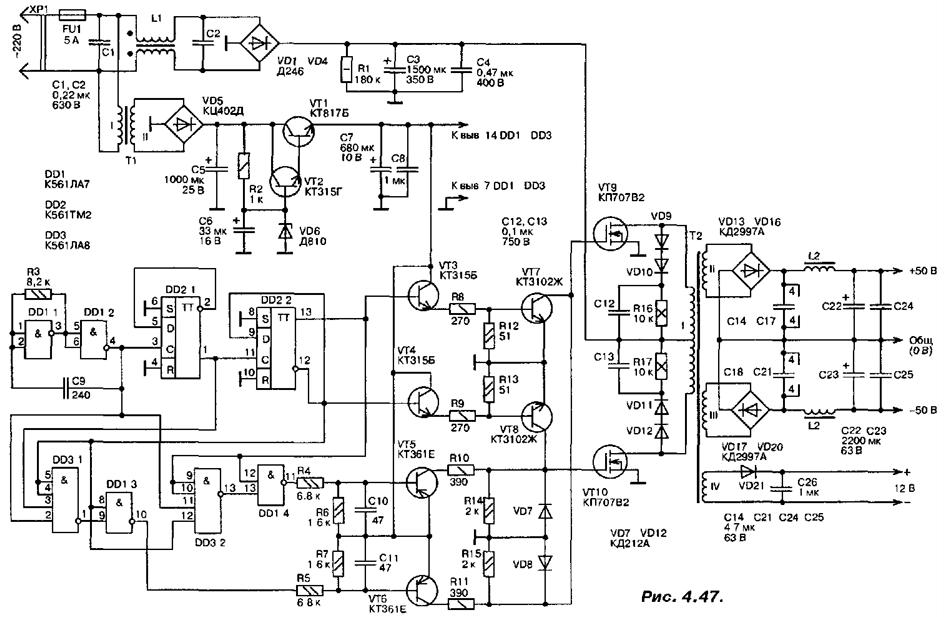

Входное напряжение ИБП — 180...240 В, номинальное выходное напряжение (при входном 220 В) — 2x50 В, максимальная мощность нагрузки — 800 Вт, рабочая частота преобразователя — 90 кГц. Принципиальная схема ИБП изображена на рис. 4.47. Как видно, это преобразователь с внешним возбуждением без стабилизации выходного напряжения. На входе устройства включен высокочастотный фильтр CI, LI, C2, предотвращающий попадание помех в сеть. Пройдя его, сетевое напряжение выпрямляется диодным мостом VD1...VD4, пульсации сглаживаются конденсатором СЗ. Выпрямленное постоянное напряжение (около 310 В) используется для питания высокочастотного преобразователя.

Устройство управления преобразователем выполнено на микросхемах DD1...DD3. Питается оно от отдельного стабилизированного источника, состоящего из понижающего трансформатора Т1, выпрямителя VD5 и стабилизатора напряжения на транзисторах VT1, VT2 и стабилитроне VD6. На элементах DD1.1, DD1.2 собран задающий генератор, вырабатывающий импульсы с частотой следования около 360 кГц. Далее следует делитель частоты на 4,

выполненный на триггерах микросхемы DD2. С помощью элементов DD3.1, DD3.2 создаются дополнительные паузы между импульсами. Паузой является не что иное, как уровень логического 0 на выходах этих элементов, появляющийся при наличии уровня логической 1 на выходах элемента DD1.2 и триггеров DD2.1 и DD2.2. Напряжение низкого уровня на выходе DD3.1 (DD3.2)блокирует DD1.3 (DD1.4) в «закрытом» состоянии (на выходе — уровень логической 1). Длительность паузы равна 1/3 от длительности импульса напряжений на выводах 1 DD3.1 и 13 DD3.2, чего вполне достаточно для закрывания ключевого транзистора. С выходов элементов DD1.3 и DD1.4 окончательно сформированные импульсы поступают на транзисторные ключи (VT5, VT6), которые через резисторы RIO, R11 управляют затворами мощных полевых транзисторов VT9, VT10 (см. рис. 4.48).

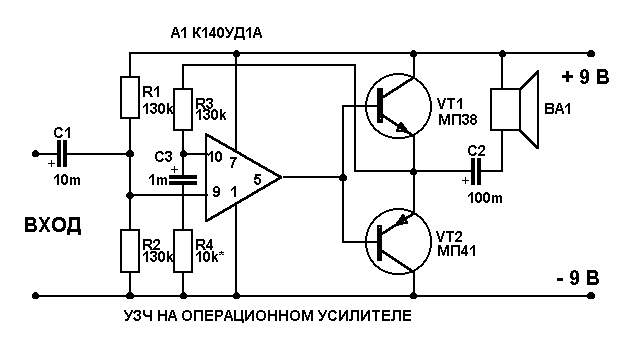

Сборка качественного усилителя на операционном усилителе.

В данной схеме усиление напряжения производится операционным усилителем А1, а транзисторы используются для согласования высокого выходного сопротивления микросхемы с низким сопротивлением звуковой катушки громкоговорителя. Настройка данной схемы сводится к подбору при помощи R4 нужного коэффициента усиления (чем меньше этот резистор - тем больше коэффициент усиления). Данная схема имеет коэффициент усиления около 130 при выходной мощности 200 милливатт. Величина сопротивления резисторов R1,R2 может быть от 100 до 200 килоом, но она должна быть одинаковой. В качестве транзисторов можно использовать практически любую комплементарную пару, но обязательно - либо оба кремниевые, либо оба  - германиевые. В качестве примера можно рекомендовать применение транзисторов типов КТ315+КТ361; КТ3107+КТ3102; МП38+МП41.Этот усилитель можно собрать на плате с размерами 20*30мм.
Монтаж генератора Николы Тесла на пентоде.


Зрелище наблюдаемое при работе генератора Теслы.
